Ein häufiger Fehler in Siegener Hanglagen: Man setzt das Gebäude auf eine konventionelle Flachgründung, ohne die oft nur zwei Meter mächtige, steife Verwitterungskruste über den weichen Hanglehmen zu durchörtern. Zwei Jahre später sind die Risse im Mauerwerk da. Die Bemessung von Schottersäulen überbrückt genau diese Schwachzone zuverlässig. In unserer Praxis sehen wir immer wieder, dass die Wechsellagerung von Siegen-Formation und quartären Fließerden einen Baugrund erzeugt, der mit einfachen Bodenverbesserungen nicht homogenisiert werden kann. Deshalb setzen wir auf ein Rüttelstopfverfahren, das die Last über die kritische Grenzfläche hinweg in den tragfähigen Felshorizont unterhalb der Rotliegend-Verwitterung ableitet, ohne dass die Gefahr von Setzungsmulden im flexiblen Belag der Zufahrten entsteht.
Eine Schottersäule in Siegen muss mehr können als tragen – sie muss entwässern, bevor der Hanglehm seine Struktur verliert.
Angewandte Methodik in Siegen
Die Herstellung erfolgt im Trocken- oder Nassverfahren, abhängig vom Feinkornanteil. Wichtig ist die Einbindung in den verwitterten Fels – oft reichen hier 30 bis 50 cm, um eine ausreichende Fußaufstandsfläche zu aktivieren. Ergänzend prüfen wir die Mantelreibung mit einem CPT-Versuch, um die optimale Einbindetiefe nicht zu überschätzen, und kontrollieren die Verdichtungswirkung im Umfeld der Säulen über Rüttelverdichtung-Messungen, falls der Boden zur Auflockerung neigt.
Typische technische Herausforderungen in Siegen
Die DIN EN 1997-1 (Eurocode 7) verlangt für den Grenzzustand der Tragfähigkeit einen klaren Nachweis gegen hydraulischen Grundbruch und Geländebruch. In Siegen ist das besonders relevant, weil die Hanglehme in Hangrichtung eine ausgeprägte Anisotropie der Scherfestigkeit aufweisen. Wer hier nur mit isotropen ϕ´-Werten rechnet, überschätzt die Standsicherheit der Gruppe. Wir modellieren die Schottersäulen daher als Verbundkörper mit einem dreidimensionalen FE-Netz, das die Hangneigung von oft über 15 Grad und die Schichtneigung des Schiefers explizit abbildet. Ein unterschätzter Wasserzutritt während der Herstellung kann zudem zum Kollaps des Bohrlochs führen – ein Szenario, das bei unzureichender Vorerkundung mit Schürfgruben oder Drucksondierungen regelmäßig auftritt und den Bauablauf massiv stört.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Unsere Leistungen
Unser Leistungsspektrum zur Bemessung von Schottersäulen deckt alle Phasen ab, von der ersten Baugrunderkundung bis zur Qualitätskontrolle nach der Ausführung. Entscheidend ist die lückenlose Kette von der Probennahme im Feld bis zum numerischen Modell.
Geotechnische Vorerkundung und Laborversuche
Abfolge von Rammsondierungen und Kernbohrungen in den Fels, ergänzt durch Triaxialversuche an ungestörten Hanglehmproben, um die effektiven Scherparameter für die Priebe-Bemessung zu ermitteln.
Numerische Bemessung und Setzungsprognose
Erstellung eines axialsymmetrischen Einheitszellenmodells (FEM), das den Interaktionseffekt zwischen Schottersäule und umgebendem weichen Boden wirklichkeitsnah abbildet und die Restsetzung für das Bauwerk prognostiziert.
Qualitätssicherung und Abnahmeprüfung

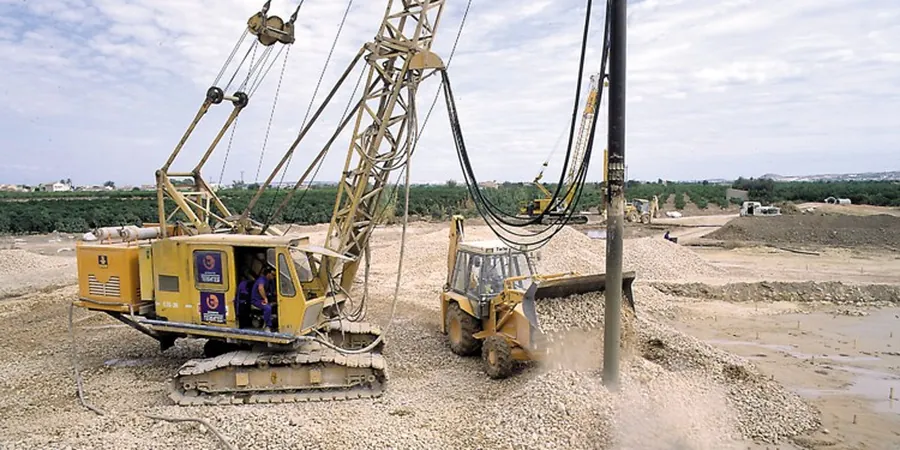

Begleitung der Rüttelstopfarbeiten mit fortlaufender Protokollierung der Stromaufnahme, abschließende Lastplattendruckversuche auf der Säule und im Säulenzwischenfeld zum Nachweis des Verbesserungsfaktors n₂.
Häufig gestellte Fragen
Was kostet die Bemessung von Schottersäulen für ein Einfamilienhaus in Siegen?
Die Kosten für die rein geotechnische Bemessung und die erforderlichen Drucksondierungen liegen üblicherweise in einem Rahmen von €1.470 bis €5.040, je nachdem, ob bereits Baugrunddaten vorliegen oder eine vollständige Neuerkundung mit Laborversuchen nötig ist.
Warum reicht in Siegen oft keine Flachgründung auf dem verwitterten Schiefer?
Die oberflächennahe Verwitterungsschicht ist oft nur 1,5 bis 2,5 m mächtig und liegt auf wasserführenden, breiigen Hanglehmen. Die Last eines Gebäudes durchsticht diese Kruste und aktiviert dann die weiche Schicht, was zu ungleichmäßigen Setzungen führt. Schottersäulen überbrücken diese kritische Grenzfläche.
Wie tief müssen die Schottersäulen in den Fels einbinden?
Wir fordern in der Regel eine Einbindung von mindestens 0,5 m in den anstehenden, mäßig verwitterten Fels. Dies stellt sicher, dass der Fuß der Säule nicht im Übergangsbereich steht und die Last konzentrisch in den tragfähigen Horizont abgetragen wird.
Welche Baugrundrisiken treten in den Hanglagen von Siegen am häufigsten auf?
Die größten Risiken sind Staunässehorizonte an der Grenze Schutt/Lehm und die stark schwankende Mächtigkeit der Hanglehme. Ohne ausreichende Drainagefunktion der Säulen kann sich ein Porenwasserüberdruck aufbauen, der die Mantelreibung drastisch reduziert und den Verbesserungseffekt zunichte macht.
